一、電纜故障測試儀的技術分類與功能整合

電纜故障的類型復雜多樣，包括低阻接地、高阻泄漏、斷線及閃絡性故障等。針對不同故障特性，武漢特高壓的測試儀通常采用多方法融合的設計，整合了經典電橋法、脈沖反射法（低壓脈沖法、沖閃法、直閃法）及二次脈沖法等技術。通過一臺主機配合不同附件，可覆蓋從低壓配電電纜到110kV及以上高壓電纜的多數檢測場景。

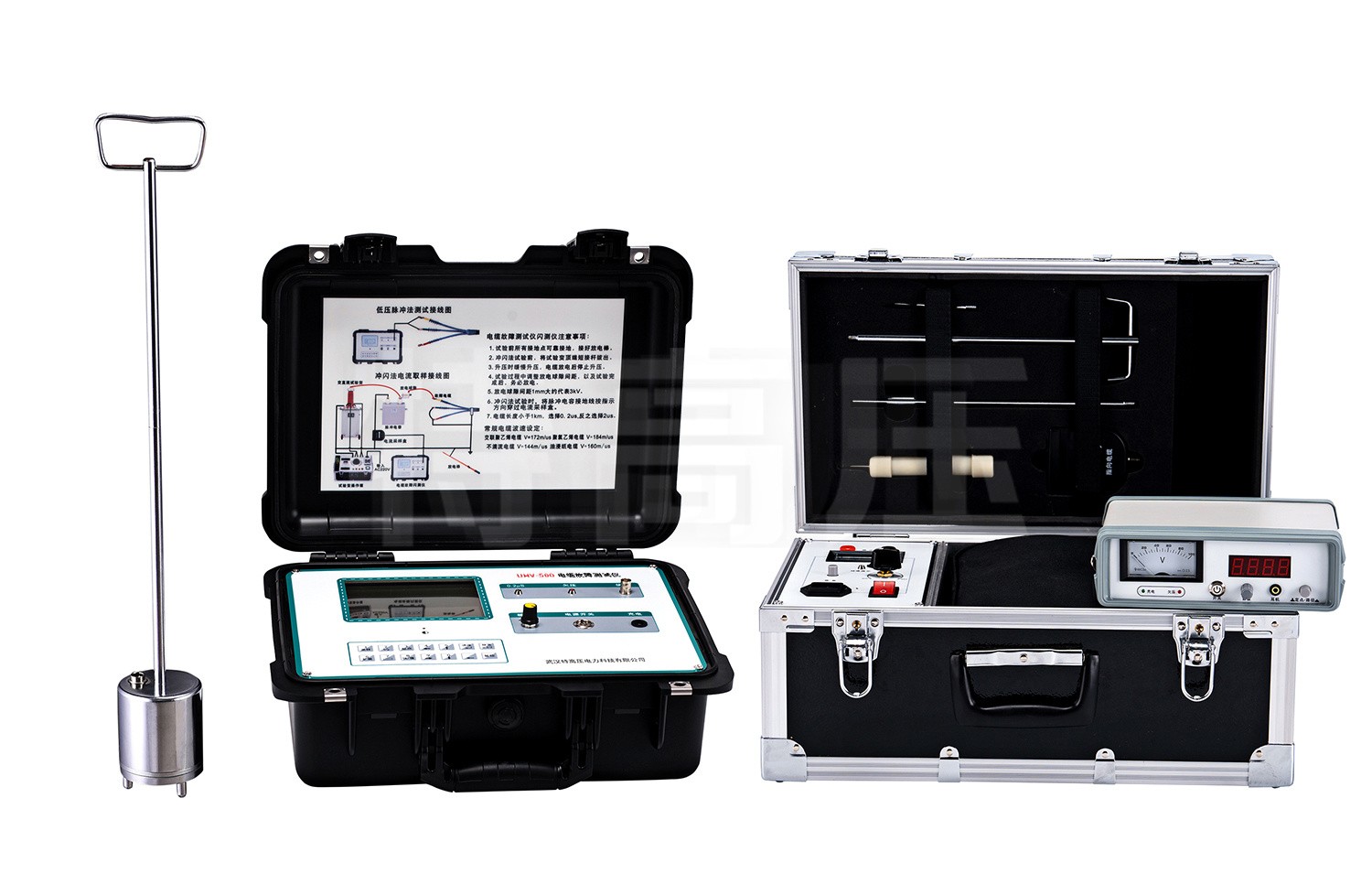

設備的核心功能模塊涵蓋路徑查找、故障預定位與精確定點三部分。路徑查找功能通過信號發射器施加特定頻率電流，配合接收器識別電纜埋設軌跡；故障預定位模塊能通過波形分析初步判斷故障點距離；聲磁同步定點儀則通過捕捉放電聲信號與電磁信號，最終實現米級內的精準定位。這種模塊化組合方案，既保證了功能的全面性，也兼顧了現場使用的靈活性。

二、硬件設計與現場適配性

為適應戶外及復雜工況下的檢測需求，武漢特高壓的測試儀在結構設計上注重防護性與便攜性。主機機箱常采用加固工程塑料，接口具備防塵與輕度防濺能力。顯示屏多選用陽光下可視的LCD或高亮LED類型，確保強光環境下仍能清晰觀測波形細節。

高壓發生器作為能量沖擊部件，其穩定性直接影響高阻與閃絡性故障的測試效果。設備采用模塊化高壓單元，輸出電壓可調，并具備過流保護與自動放電功能，有效提升操作安全性。附件如電流耦合鉗、定位傳感器等均采用磁吸或卡扣設計，便于快速部署與拆解。

三、智能化波形分析與操作輔助

電纜故障測試的難點在于波形的識別與分析。武漢特高壓的設備在軟件層面嵌入了輔助分析功能：可自動標識波形拐點、計算故障距離，并支持同屏對比歷史波形與標準波形。部分型號還內置常見電纜參數數據庫，用戶僅需選擇電纜類型即可獲取匹配的波速度參數，減少人工計算誤差。

四、典型應用場景與服務支持體系

該類設備廣泛應用于城市管廊、鐵路隧道、油田礦區及電力公司的電纜運維中。例如：

• 直埋電纜故障排查：通過路徑查找與聲磁同步法，結合地理信息數據快速鎖定故障點位置。

• 工廠供電中斷應急處理：利用脈沖法快速判斷故障性質，結合定點儀在復雜背景噪聲中捕捉有效信號。

• 老舊電纜改造評估：通過多次測試數據對比，分析絕緣劣化趨勢。

圍繞產品應用，企業通常提供操作培訓、方案配置指導等配套服務。技術支持團隊可根據用戶提供的現場情況（如電纜材質、敷設方式、疑似故障類型）推薦適配的檢測流程與配件組合。
